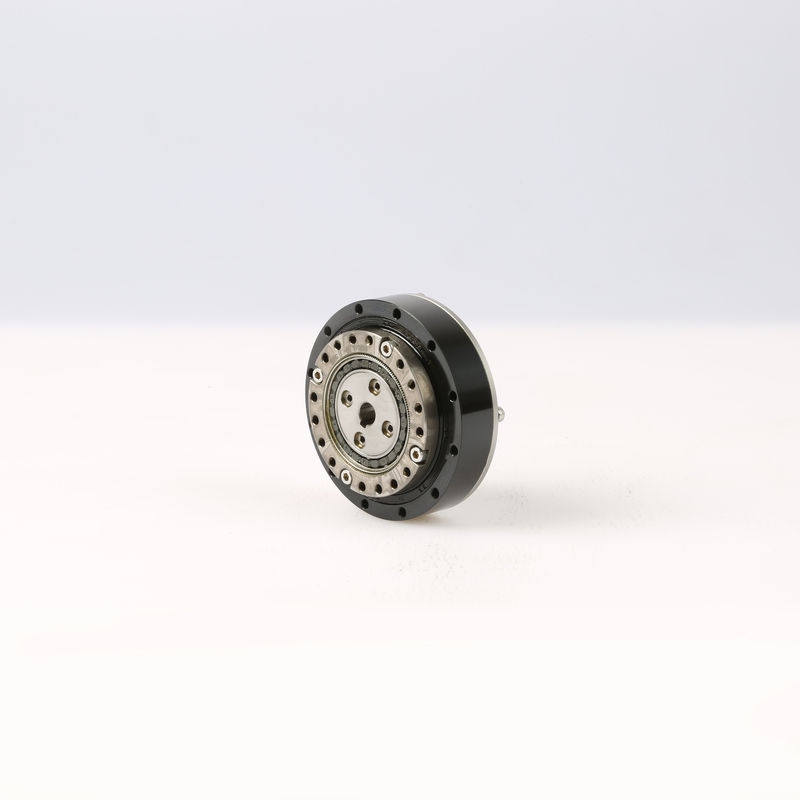

Harmonischer Gang-Reduzierer Wanshsin 25rpm mit breiter Übersetzungsverhältnis-Strecke
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Wanshsin |
| Zertifizierung: | ISO9001, CE, CCC |
| Modellnummer: | WSHG-25-100 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Kartonpaket |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10.000 Stücke pro Monat |
|
Detailinformationen |
|||
| Rückprall: | ≤ 20 Bogen/sek | Reduzierungsverhältnis: | 50,80,100,120 |
|---|---|---|---|
| Abtriebsdrehmoment: | 3.5Nm-160Nm | Ertrag-Geschwindigkeit: | 30-200rpm |
| Nennaufnahme-Geschwindigkeit: | 3000-3500rpm | Maximale Eingabegeschwindigkeit: | 8000rpm |
| Größen-Reihe: | 14,17,20,25,32 | Getriebe-Anordnung: | Harmonisch |
| Material: | Edelstahl | Kundenbezogenheit: | Annehmbar |
| Markieren: | Harmonischer Gang-Reduzierer Wanshsin,harmonischer Reduzierer des Gang-25rpm,Harmonischer Reduzierer Wanshsin |
||
Produkt-Beschreibung
Harmonisches Fahrer-Reduction Ratio-1:50, 1:80, Größen-Reihe 14/17/20/25/32 für Druckmaschine
PRODUKT FEATURESS
Zusammensetzung des harmonischen Gangreduzierers
Harmonischer Gangreduzierer hat drei grundlegende Komponenten: ein Wellengenerator, ein flexspline und ein Kreiskeil.
Wellengenerator: er besteht ein Kugellager und einen elliptischen Nocken. Der Wellengenerator wird normalerweise zum Inputende, der Innenring des Lagers wird geregelt um den Nocken befestigt, der den Außenring des Lagers verursacht, sich verformt zu einer elliptischen Form
Flexspline: es ist eine elastische dünnwandige Komponente mit Verzahnungen auf Außenseite. Es wird normalerweise gepasst, um Ende auszugeben.
Kreiskeil: es ist ein steifer Stahlring mit Innenverzahnungen. Es hat normalerweise zwei weitere Zähne als das flexspline, und im Allgemeinen angebracht auf eine Wohnung
Harmonischer Reduzierer Wanshsin hat eine breite Übersetzungsverhältnisstrecke, viele Zahnradeingriffzähne, eine große Tragfähigkeit, hohe Bewegungsgenauigkeit, die reibungsfreie Bewegung, klein, leicht, keine Auswirkung, Seitenfreigabe des lärmarmen, justierbaren Zahnes, einfache Struktur, und hohe Übertragungseffizienz, gutes coaxiality, kann Hochgeschwindigkeitsbewegung und andere Eigenschaften erzielen.
| Modell | Verhältnis | Bewertetes Drehmoment, wann 2000r/min eingeben Sie | Maximales erlaubtes Drehmoment für das Beginnen und das Stoppen |
Maximum erlaubte durchschnittlichen Lastmoment |
Maximum erlaubte blitzschnelles Drehmoment | Maximale gewährte Eingabegeschwindigkeit | Arcsec |
Lebensdauer (Stunden) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Was sollte ich zur Verfügung stellen, wann ich Getriebe/Geschwindigkeitsreduzierer wähle?
: Die beste Weise ist, die Bewegungszeichnung mit Parameter zu versehen. Unser Ingenieur überprüft und empfiehlt das passendste Getriebemodell als Ihre Referenz. Oder Sie können unterhalb der Spezifikation auch auch zur Verfügung stellen:
1) Art, Modell und Drehmoment.
2) Verhältnis- oder Ertraggeschwindigkeit
3) Arbeitsbedingung und Verbindungsmethode
4) Qualität und installierter Maschinenname
5) Eingabemodus und Eingabegeschwindigkeit
6) Bewegungsmarkenmodell oder Flansch- und Motorwellegröße
Q: Sind Sie ein Bewegungshersteller?
: Ja sind wir Bewegungshersteller. wir die Motoren und die Gangreduzierer alle durch unsere eigene Fabrik entwickeln und produzieren.
Q: Wie lang nimmt es, um meinen Auftrag zu beenden?
: Normalerweise könnte Ihr Auftrag Lieferung in 7-15 Tage, einige heiße Verkäufe sein, die Produkte in 1 Woche schnell geliefert werden konnten. Er hängt von der Quantität ab.
Q: Kann ich eine Probe zuerst erhalten?
: Sicher, werden wir geehrt, um Sie anzubieten, für Test zu probieren, bevor man einen formalen Auftrag vergibt.
