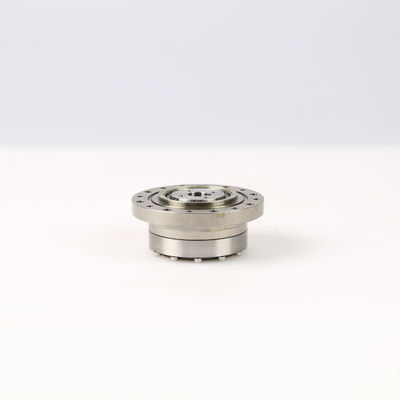

Bogen des Rückprall-20/Antriebs-Reduzierer-Edelstahl der sek-30rpm harmonischer
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Wanshsin |
| Zertifizierung: | ISO9001, CE, CCC |
| Modellnummer: | WSHG-25-100 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Kartonpaket |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10.000 Stücke pro Monat |
|
Detailinformationen |
|||
| Größen-Reihe: | 14/17/20/25/32 | Abtriebsdrehmoment: | 3.5Nm-160Nm |
|---|---|---|---|
| Nennaufnahme-Geschwindigkeit: | 3000-3500rpm | Getriebe-Anordnung: | Harmonisch |
| Abtriebswelle: | Vollwelle-Ertrag/hohler Wellen-Ertrag | Lebensdauer: | 10000-15000hours |
| Kundenbezogenheit: | Annehmbar | Material: | Edelstahl |
| Markieren: | Harmonischer Antriebs-Reduzierer,harmonischer Reduzierer des Antriebs-30rpm,harmonischer Reduzierer des Gang-30rpm |
||
Produkt-Beschreibung
Harmonischer Reduzierer-Rückprall ≤ 20 Bogen/sek gaben Geschwindigkeit 30-200rpm für CNC-Maschinen aus
PRODUKT FEATURESS
1. Zahnseitenfreigabe kann justiert werden.
Im Zahnradeingriff des harmonischen Ganggetriebes, hängt der Abstand zwischen dem flexspline und dem steifen Gang hauptsächlich von der Form des Wellengenerators und vom Zahnprofil der zwei Gänge ab. Deshalb kann der Rückprall justiert werden, um den Getrieberückprall klein sogar in einigen Fällen zu machen. Kann null Seitenfreigabe erreichen
2. Hohe Übertragungseffizienz.
Verglichen mit anderen Getrieben des gleichen Geschwindigkeitsverhältnisses, hat harmonisches Getriebe eine hohe Leistungsfähigkeit wegen der kleinen Anzahl von beweglichen Teilen und der niedrigen Geschwindigkeit der Zahnradeingriffzahnoberfläche. Mit dem Unterschied bezüglich des Geschwindigkeitsverhältnisses (u=60-250), ist die Leistungsfähigkeit ungefähr 65 - ungefähr 90% (niedrigere Leistungsfähigkeit des harmonischen komplexen Wellengetriebes), die Abnutzung der Zahnoberfläche ist sehr klein.
3. Gutes coaxiality.
Die Hochgeschwindigkeitswelle und die langsame Welle des harmonischen Gangreduzierers sind auf der gleichen Achse.
4. Verwirklichen Sie bequem differenziales Getriebe.
Wegen der drei grundlegenden Komponenten des harmonischen Ganggetriebes, irgendwelche können zwei aktiv sein und das dritte kann gefahren werden. Wenn der Wellengenerator, das steife Rad und das flexible Rad gefahren werden, kann ein differenzialer Getriebemechanismus gebildet werden. Verwirklichen Sie bequem die schnellen und langsamen Arbeitsbedingungen. Dieses ist großes praktisches zum Werkzeug-bewegenden Mechanismus vieler Werkzeugmaschinen von Wert. Mit richtigem Entwurf kann die strukturelle Leistung des Werkzeug-bewegenden Teils der Werkzeugmaschine groß geändert werden.
| Modell | Verhältnis | Bewertetes Drehmoment, wann 2000r/min eingeben Sie | Maximales erlaubtes Drehmoment für das Beginnen und das Stoppen |
Maximum erlaubte durchschnittlichen Lastmoment |
Maximum erlaubte blitzschnelles Drehmoment | Maximale gewährte Eingabegeschwindigkeit | Arcsec |
Lebensdauer (Stunden) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Was sollte ich zur Verfügung stellen, wann ich Getriebe/Geschwindigkeitsreduzierer wähle?
: Die beste Weise ist, die Bewegungszeichnung mit Parameter zu versehen. Unser Ingenieur überprüft und empfiehlt das passendste Getriebemodell als Ihre Referenz. Oder Sie können unterhalb der Spezifikation auch auch zur Verfügung stellen:
1) Art, Modell und Drehmoment.
2) Verhältnis- oder Ertraggeschwindigkeit
3) Arbeitsbedingung und Verbindungsmethode
4) Qualität und installierter Maschinenname
5) Eingabemodus und Eingabegeschwindigkeit
6) Bewegungsmarkenmodell oder Flansch- und Motorwellegröße
Q: Sind Sie ein Bewegungshersteller?
: Ja sind wir Bewegungshersteller. wir die Motoren und die Gangreduzierer alle durch unsere eigene Fabrik entwickeln und produzieren.
Q: Wie lang nimmt es, um meinen Auftrag zu beenden?
: Normalerweise könnte Ihr Auftrag Lieferung in 7-15 Tage, einige heiße Verkäufe sein, die Produkte in 1 Woche schnell geliefert werden konnten. Er hängt von der Quantität ab.
Q: Kann ich eine Probe zuerst erhalten?
: Sicher, werden wir geehrt, um Sie anzubieten, für Test zu probieren, bevor man einen formalen Auftrag vergibt.
